　　　　はんだ合金熱力学データベースを使用した計算結果の例



　　

　　　Pb-Sn ２元系合金の平衡状態図と準安定な液相／(Pb)相間の状態図を
　　　図３に示します。図（ｂ）に示すように、単に平衡状態図だけでなく、
　　　液体が過冷された時の準安定平衡も計算できます。



　　

　　　実用的にも重要な Pb-Sn-Sb 合金の垂直断面図を図５に示します。
　　　図中の△印は DSC による実験値です。



　　

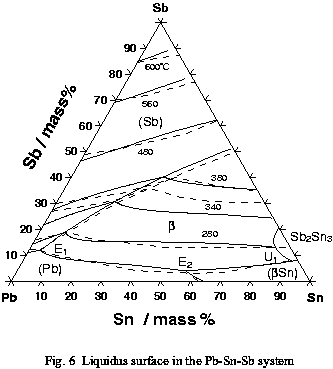

　　　Pb-Sn-Sb 合金系の液相面を図６に示します。この系には、
　　　Ｅ１、Ｅ２の共晶とＵ１の不変系反応が存在します。



　　

　　　マイクロソルダー材の合金設計への応用

　　　Pb-Bi-Sn 系の液相面に及ぼす Sb の影響を図１１に示します。
　　　１％程度の Sb の添加によって、金属間化合物β（SnSb）相の初晶が３元共晶点
　　　を覆うように出現し、この近傍の合金の融点が急激に上昇することがわかります。
　　　（ Sb は Sn の低温変態による脆化を防止するには効果的な添加元素ですが、
　　　極く少量の添加によってβ相が晶出し、機械的性質の低下や湯流れ性の低下を招く
　　　ことに注意しなければなりません。状態図のデータベースは熱力学的性質の予測や
　　　計算にも大きな威力を発揮します。特に液相の表面エネルギーや粘性は、はんだの
　　　ぬれ性や鋳造性とも密接に関連するので重要な熱力学因子です。液相の自由エネル
　　　ギーが既知であればこれらの値の推定が可能です。）
