FAQ 9
Q9
Pandat で計算した状態図をPS(ポストスクリプト)ファイルに出来ますか?
A9 出来ます。 Pandat から直接に保存できませんので、下記の手順を踏みます。 1) Windows において現在インストールされているプリンタードライバーを確認します。 具体的には 「スタート」→「設定」→「プリンター」にて、 カラーポストスクリプト対応プリンタードライバーが在るかどうか確認します。 無い場合は、Windows において用意されているドライバーをインストールします。 例えば OKI MICROLINE C7300PSII+F が候補です。 (Windows 2000,XP)
注:
実際のプリンター機は必要ありません。 2) Pandat を起動します。 DB選択後、状態図を計算し、画面表示します。 3-1) 状態図を画面表示したまま、Pandat にて 「File」→「Print」を選択します。

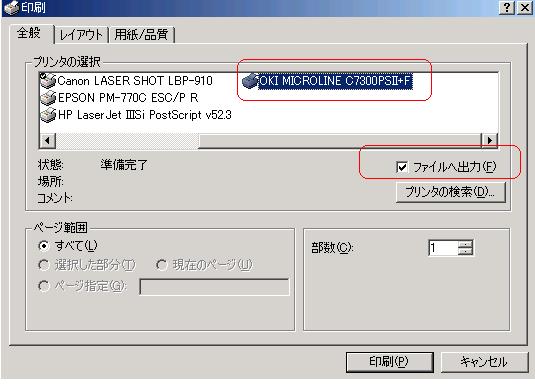

上記印刷画面にて、プリンターは「OKI MICROLINE C7300PSII+F」を選択し、 「ファイルへ出力」をチェック(選択)します。 3-2) 印刷ボタンをクリックします。 3-3) Print to File 画面になります。 保存する場所を指示し、ファイル名を任意に指示します。 例えば「Output.ps」とします。 保存ボタンをクリックします。 4-1) Adobe Illustrator 9.0.2 を起動します。 4-2) 「ファイル」→「開く」にて 上記 3-3) で保存したファイル Output.ps を選択し、開くボタンをクリックします。 4-3) 「フォントの問題」発生というエラー表示がされても無視します。 OKボタンをクリックします。 4-4) イラストレータで編集が可能となります。 「オブジェクト」→「グループ解除」を行い個別に編集ができます。 必要な場合、矢印等を追加します。 テキストや数値のフォント及びサイズを適宜変更します。 数値として認識されず記号になっている場合、数値を再入力します。 4-5) 編集が済めば、 「ファイル」→「別名で保存」 イラストレータ形式のファイル ( *.ai ) として保存します。 (2004.9.1)
