拡散計算モジュール PanDiffusion 　(Pandatとは別売り)

　Darken uphill diffusion シミュレーション
　　　　２つの試料を接合する

	合金　　　：　Fe-C-Mn-Si
	Region_1　：　厚さ 25mm , Fe-0.49C-0.25Mn-3.80Si (wt%)
	Region_2　：　厚さ 25mm , Fe-0.58C-6.45Mn-0.14Si (wt%)
        温度　　　：　1050 ℃, 時間 240 hour

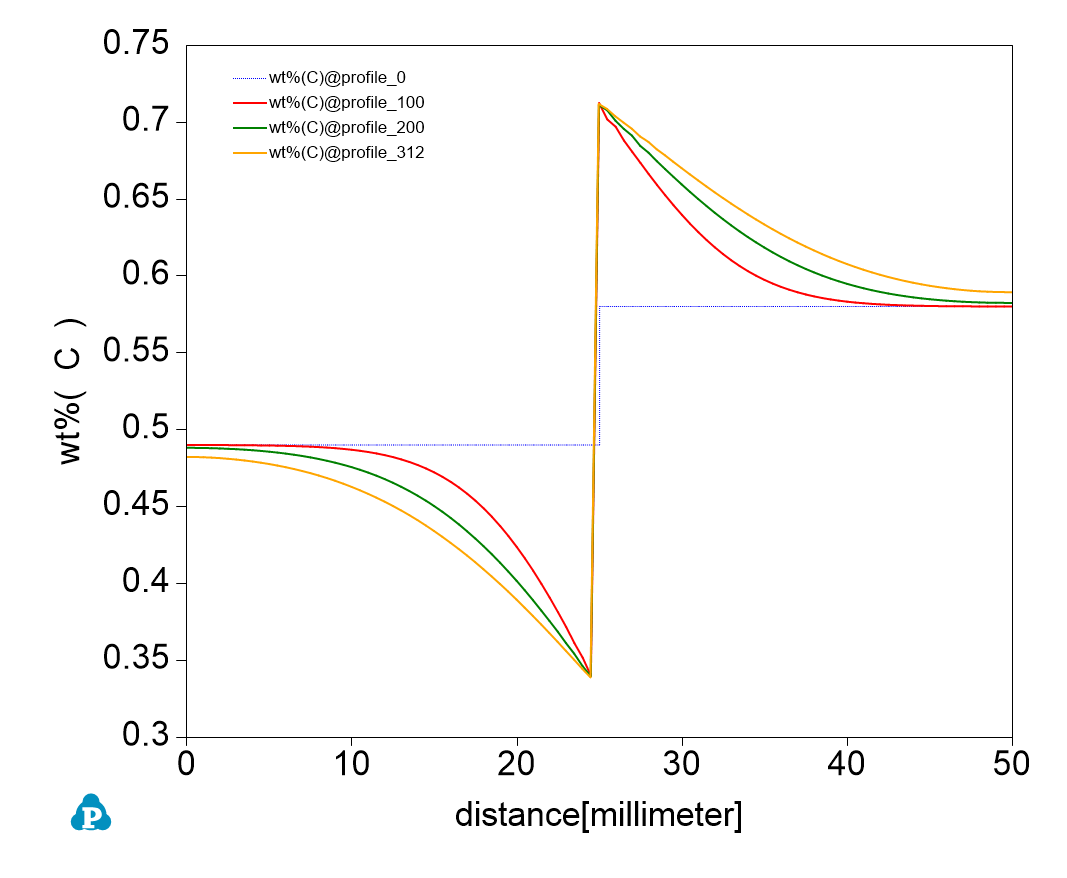

　　　　下図は100,200,312 hour後の炭素濃度分布図
　

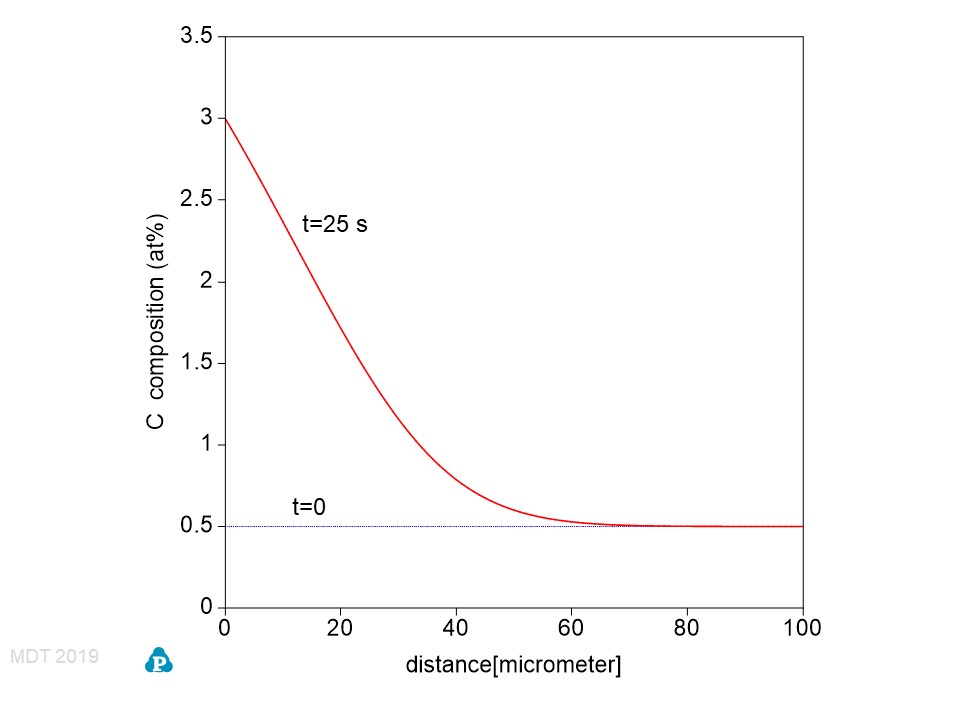

　浸炭シミュレーション
　　境界条件としては３種類を用意している。
　　　固定炭素濃度		Example37
　　　炭素 flux を指定		Example38
　　　炭素活量を指定		Example39

	合金　　　：　Fe-C
	Region_1　：　初期 厚さ 100μm , (Fe-0.5at%C)
	境界条件　：　3at%C
        温度　　　：　927C , 時間 25 秒まで

　

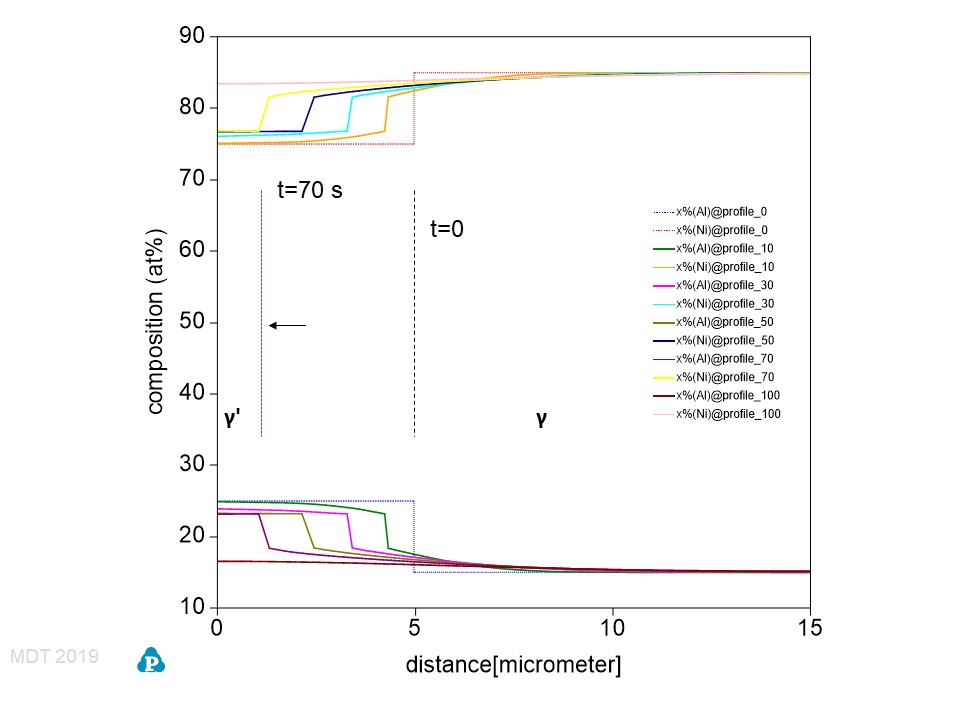

　溶解・変態シミュレーション
　　Ni-Al 合金におけるγ'の変化　母相はγ	Example40

	合金　　　：　Ni-Al
	Region_1　：　初期 厚さ  5μm , L12 相(Ni-25at%Al)
	Region_2　：　初期 厚さ 10μm , Fcc 相(Ni-15at%Al)
        温度　　　：　1200C , 時間 100 秒まで

　

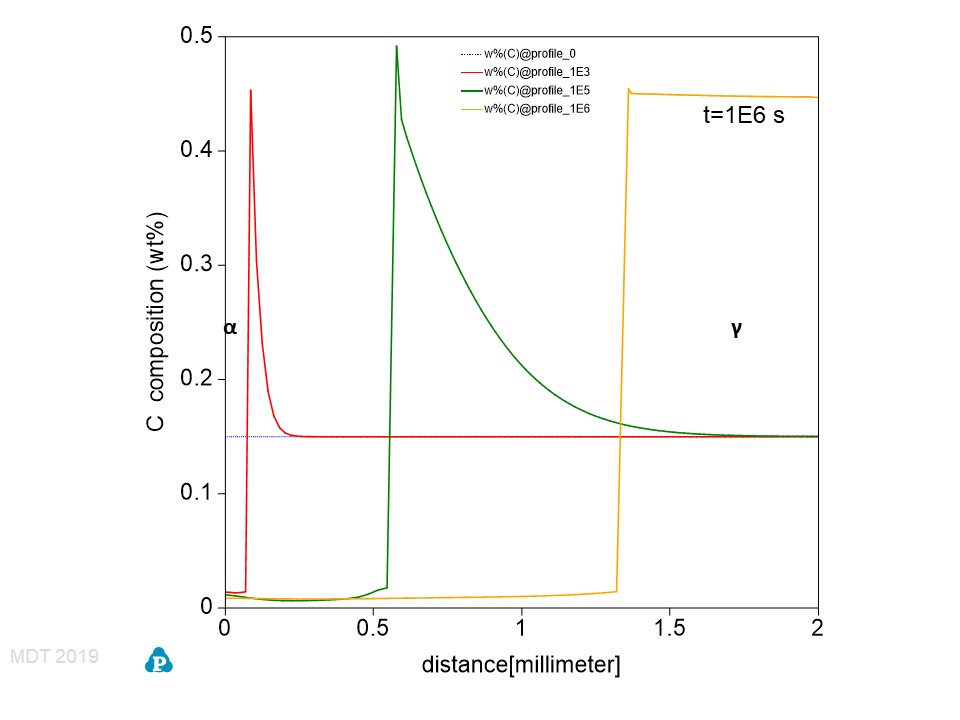

　Moving Boudary シミュレーション
　　Fe-C 合金におけるγ相からα相への変化	Example41

	合金　　　：　Fe-0.15wt%C
	Region_1　：　初期 Bccの厚さ1E-5mm
	Region_2　：　初期 Fccの厚さ 2  mm
        温度　　　：　777C , 時間 1E6 秒まで

　　　　参考データ：
　　　　　　　　　　Pandatによる平衡計算結果：
　　　　　　　　　　　　　　　　　　　　Bcc (f=68.5%) 0.014wt%C
　　　　　　　　　　　　　　　　　　　　Fcc (f=31.5%) 0.450wt%C
		　　　　　　　　　　　　温度 777C		   　　

　

　　動作環境
　　　●　Windows  10 / 11

　　　●　ソフトウェアの他に、ThermodynamicデータベースとMobilityデータベースを必要とします。

　　-----------------------------------------------------
　　　販売代理店
　　　　　　株式会社材料設計技術研究所

　　　　　　電話　　　　03-6717-4096
　　　　　　ＦＡＸ　　　03-6717-4097
　　　　　　電子メール　toiawase@materials-design.co.jp

　　　　　　〒108-6028
　　　　　　東京都港区港南２−１５−１
　　　　　　品川インターシティＡ棟28階

　　　開発元：米国 CompuThermLLC 社
