ガンマ・ダブルプライム　
　　Gamma double prime　
　　γ''

　　Ni-Nb ２元系における Ni3Nb 相の準安定をガンマダブルプライム相と呼んでいます。
　　Ni基合金のひとつでは強化相として正方晶のD022構造をしたガンマダブルプライム相
　　を析出させて界面整合ひずみにより強化を図っています。しかし、ガンマダブルプライム
　　相は準安定相であり、高温もしくは長時間で安定したδ相へと変態します。δ相はNi3Nb
　　の組成ですが、結晶構造が斜方晶のD0a構造であり、母相に対して非整合析出します。

　　ガンマダブルプライム_γ''_D022_Ni3Nb は
　　熱力学的には副格子モデルにより、３元系の場合、(Fe,Nb,Ni)3 ( Fe,Nb,Ni)1 と定義
　　できます。この相は自由エネルギー値がδ_Ni3Nbよりも高く準安定となり、Ni-Nb
　　２元系状態図に現れません。結晶構造の軸比（c/a）や磁気の影響などが研究されています。

　　文献09Matのパラメータを用いた場合、Ni-Nb ２元系、横軸をNb濃度とした800℃における
　　組成・自由エネルギー曲線を計算できます。D022構造の自由エネルギー値は、Al-Ti
　　２元系における Al3Ti_D022 相、Al-Nb ２元系における Al3Nb_D022 相、Ni-V ２元系に
　　おける Ni3V_D022 相など、平衡相から推測されています。
　

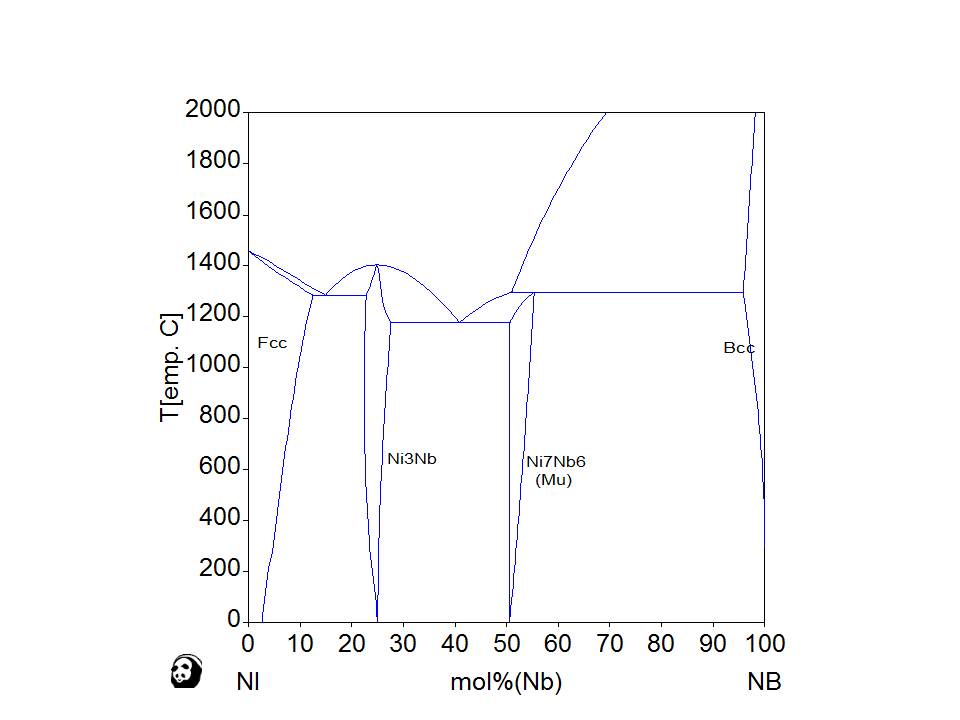

　　　　　　　　　　　Ni-Nb 800℃の組成・自由エネルギー曲線　　　　　　　　　　　　　　　　　　　　　　　　Ni-Nb ２元系状態図




　　ガンマダブルプライム相を過剰に析出させると、

　　　作成中

　戻る
